低成本5V 0.15A電子門鈴芯片

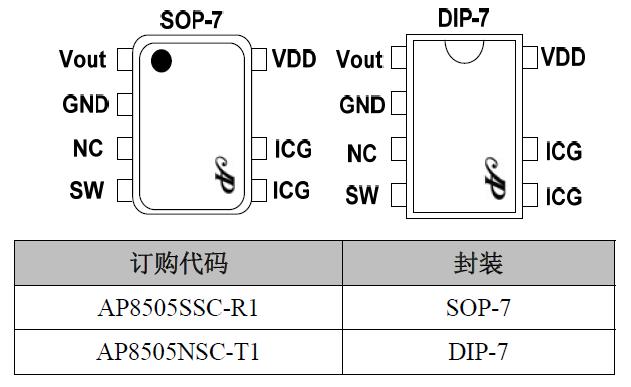

　　低成本5V 0.15A電子門鈴芯片AP8505，是基於高壓同步整流架構固定5V輸出的非隔離交直流轉換芯片，AP8505無線門鈴芯片內置500V高可靠性MOSFET，實現係統快速啟動、超低待機，輸出電壓固定為5V，半封閉式穩態輸出電流能力150mA @230VAC，電子門鈴芯片提供了完整的智能化保護功能，有助於改善EMI特性。


　　

　　1.高壓啟動：AP8505電子門鈴芯片在啟動階段，內部高壓啟動管提供2mA電流對外部VDD電容進行充電；當VDD電壓達到VDDON，芯片開始工作，高壓啟動管停止對VDD電容充電；當VDD電壓降低到VDDOFF，芯片繼續工作，但內部高壓啟動管再次提供2mA電流對外部VDD電容進行充電。

　　

　　2.恒壓工作模式：無線門鈴芯片AP8505通過VDD管腳對輸出進行電壓采樣，VDD電壓經過內部分壓電阻分壓得到采樣電壓VRF。當VRF低於內部基準電壓VREF，芯片開啟集成的高壓功率管，對儲能電感充電，當電感電流達到內部基準電流IPEAK，芯片關閉集成的高壓功率管，由係統午夜成人影院网站對儲能電感續流。

　　

　　3.軟啟動：為了避免非隔離係統啟動階段因進入深度CCM模式，帶來較大電流尖峰。AP8505門鈴芯片設置軟啟動功能，在啟動前8ms，最高開關頻率降低為33%，在啟動8ms到12ms，最高開關頻率降低為66%。同時芯片設計較小的LEB時間（300ns）,以降低LEB時間內能量大小，以避免係統啟動時的高電流尖峰。

　　

　　4.智能保護功能：AP8505無線門鈴芯片集成全麵的保護功能，包括：過流保護、VDD欠壓保護和過溫保護功能，並且這些保護具有自恢複模式。

　　

　　AP8505 無線門鈴芯片用於外圍元器件極精簡的小功率非隔離開關電源，主要應用領域有非隔離輔助電源、家電及智能家居，如果需要AP8505電子門鈴芯片產品的詳細手冊或其它資料，請向午夜福利视频一区電子申請。>>
