PN8680M替代OB2500POP腳位一樣,無需改板省電阻!
字號:T|T
電源芯片是電子設備係統中不可缺少的一部分,在充電器、適配器和內置電源中承擔起對電能的變換、分配、檢測及其他電能管理的職責,為了發揮電子係統的最佳性能,減少功耗,提高轉換效率,午夜福利视频一区電子推出PN8680M電源芯片,PN8680M采用sop-8封裝,功率可達12W,可直接替代OB2500POP,無需改板可省2個啟動電阻!

PN8680M是一款高性能的原邊反饋控製器,集成超低待機功耗原邊控製器及650V高雪崩能力智能功率MOSFET,在原邊檢測和調整模式,可省略係統的光耦和TL431,擁有恒壓恒流控製環路,可以實現高精度的恒壓、恒流輸出,提高效率並消除音頻噪聲,使得係統滿足6級能效標準,以滿足大部分充電器和適配器需求。

PN8680M產品特征
■ 內置650V高雪崩能力智能功率MOSFET
■ 內置高壓啟動電路,小於50mW空載損耗(230VAC)
■ 采用多模式技術提高效率,滿足6級能效標準
■ 全電壓輸入範圍±5%的CC/CV精度
■ 原邊反饋可省光耦和TL431
■ 恒壓、恒流、輸出線補償外部可調
■ 無需額外補償電容
■ 無音頻噪聲
■ 智能保護功能
過溫保護 (OTP)
VDD欠壓&過壓保護 (UVLO&OVP)
逐周期過流保護 (OCP)
CS開/短路保護 (CS O/SP)
開環保護 (OLP)

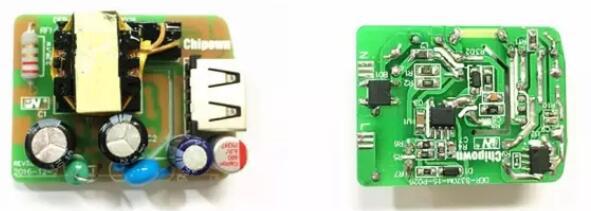

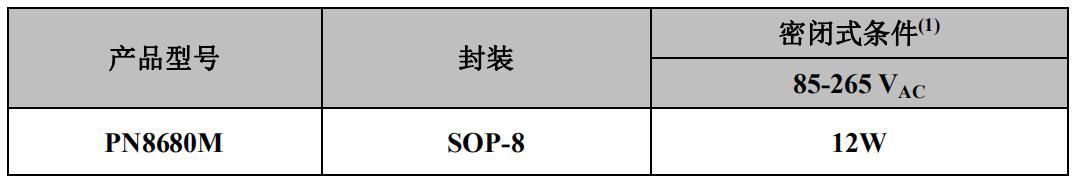

PN8680M典型功率

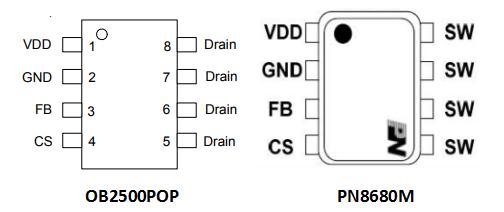

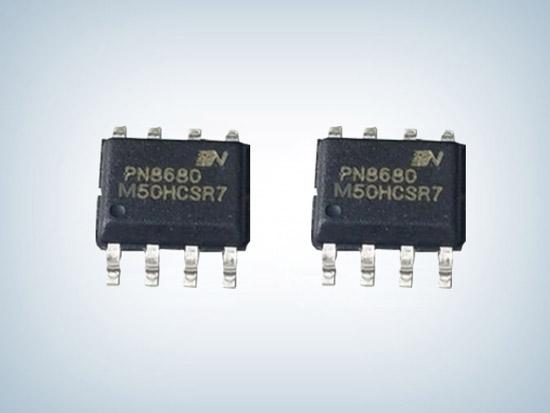

PN8680M管腳定義
管腳名 | 管腳標號 | 管腳功能描述 |
VDD | 1 | 工作電壓輸入引腳 |
GND | 2 | 地電位 |
FB | 3 | 反饋引腳,輔助繞組電壓通過電阻反饋穩定輸出 |
CS | 4 | 電流檢測引腳 |
SW | 5,6,7,8 | 智能功率MOSFET Drain端引腳,跟變壓器初級相連 |
PN8680M和OB2500POP都是采用SOP-8封裝,都是可以做到12W的功率,其性能方麵都是采用內置MOS,耐壓可達到650V,在無需改版的情況下,PN8680M代換OB2500POP可實現PIN對PIN腳,省2個啟動電阻,精簡外圍,節約成本,並且PN8680M芯片的市場價格優惠,貨源穩定。

PN8680M以體積小、重量輕、效率高等特點被廣泛應用開關電源適配器、電池充電器、機頂盒電源等電子設備,如果需要PN8680M產品的詳細手冊或其他資料,請向午夜福利视频一区電子申請。>>
