HD1015無線充發射端芯片布局指南!
字號:T|T
正確的pcb布局是hd1015無線充發射端芯片穩定高效運行的關鍵,導通快速開關電流或電壓的軌跡容易與雜散電感和寄生電容相互作用,產生噪聲,降低性能。無線充發射端芯片為了獲得更好的結果,請遵循以下指導原則:
1、從pvin到pgnd的旁路電容器應盡可能靠近pvin和pgnd引腳,特別是對於兩個小電容器。
2、PGND通過電容器之間的通路連接到底層。
3、從車輛識別號到接地的旁路電容器應盡可能靠近車輛識別號和接地引腳,特別是對於小電容器。
4、buck變換器輸出電容的接地應直接接地,以減小功率回路。
5、VDD管腳可以從底層連接到DC/DC的輸出電容器,在不連接電感的情況下連接到電容器後麵的點。
6、VDD旁路電容器放置在VDD引腳旁邊。
7、V3P3旁路電容器放在V3P3引腳旁邊。
8、VREF旁路電容器放置在VREF引腳旁邊。
9、agnd引腳通過kelvin連接連接到公共接地。

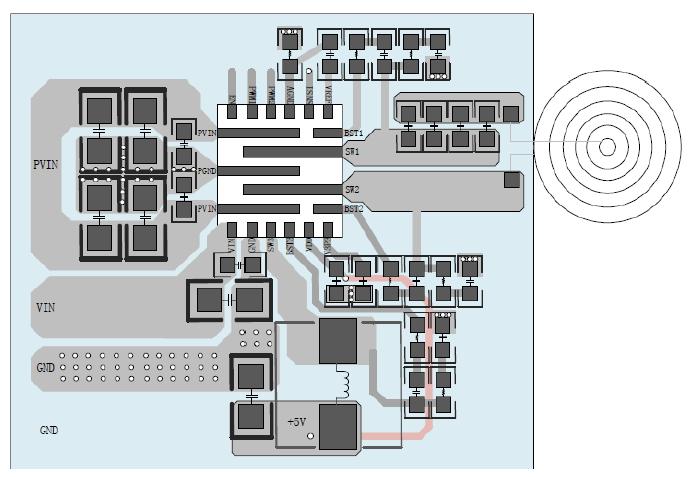

HD1015無線充發射端芯片PCB布局示例
