芯朋微攜PD快充方案閃爍亞洲展,圓滿落幕!

字號:T|T
文章出處:午夜福利视频一区電子責任編輯:成人午夜视频免费在线观看人氣:-發表時間:2019-07-05
  芯朋微於3月22日參加2019(春季)USB PD&Type-C 亞洲大會,應用技術總監王曠出席演講《如何讓PD快充及無線充方案更精簡?》,發布最新PD快充及無線充的重磅IC新品及解決方案。


  普通充電器充電接口一般為USB A口,輸出電壓固定為5V,單口輸出電流不超過2.4A,受電網波動影響,持續高壓容易損壞充電器器件,嚴重威脅充電器的安全,午夜福利视频一区電子代理的芯朋微PN637x通過OV/BO腳精確偵測市電,對充電器進行最安全保護:保護點不振蕩、保護後不重啟、保護後不鎖死、雷擊時不掉電!PN8306x集成智能Trench MOS,可實現零外圍工作,提升轉換效率,提高功率密,讓充電器更安全可靠。

  PD快充需增加通信模塊,以根據手機指令調整輸出電壓及最大電流限製,同時需采用寬供電範圍、高耐壓、低Rdson 同步整流,以提高功率密度,因此充電接口一般為USB A/C口,輸出電壓一般可通過手機調節(PPS),最大輸出功率不低於18W,隨著Type C接口的普及,以及高通及MTK方案對PD協議的支持,芯朋微基於PN8161+PN8307H推出18W PD快充電源應用方案。

  Chipown PD快充方案概況:
  輸入電壓:90~265Vac
  輸出功率:18W
  輸出規格:12V1.5A;9V2A;5V3A
  平均效率:滿足CoC V5-2,4個點裕量

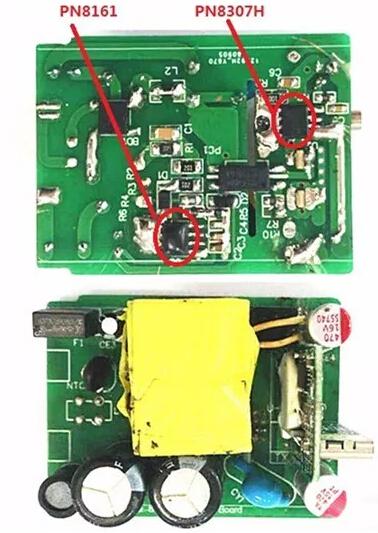

  PCBA尺寸:48.0mm*36.0mm*14mm

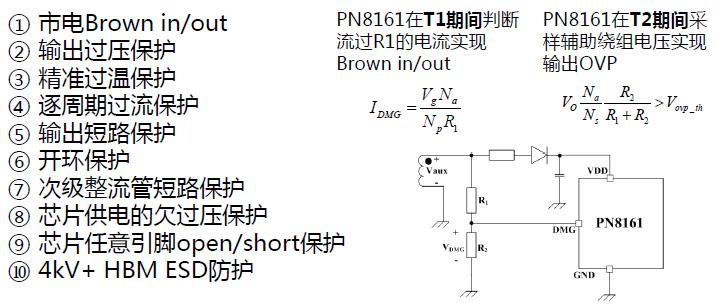

  擁有市電Brown in/out、輸出過壓保護、精準過溫保護、逐周期過流保護、次級整流管短路保護等。

  PD快速充電器技術挑戰:
  原副邊芯片如何實現寬VDD工作範圍?
  不同輸出電壓下,如何提高轉換效率、簡化EMC設計?
  協議芯片的兼容性?

  PN8161內部集成了準諧振工作的電流模式控製器和功率MOSFET,專用於高性能、外圍元器件精簡的交直流轉換開關電源。
  PN8307H包括同步整流控製器及高雪崩能力功率MOSFET,用於在高性能AC/DC反激係統中替代次級整流肖特基午夜成人影院网站。

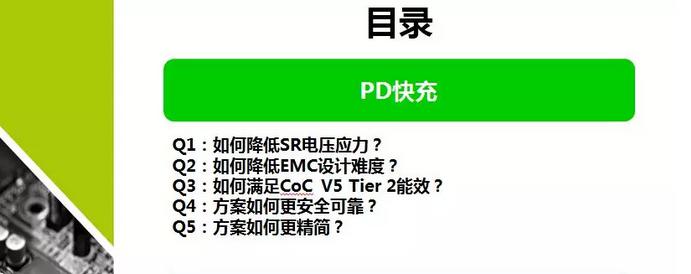

  Q1:如何降低SR電壓應力?
  CCM模式被限製:啟動瞬態,CCM模式僅存在於SR沒有工作前(輸出電壓低於3V)。正常工作時,PN8161被限製QR/DCM模式,由於不能工作在CCM模式,SR無額外尖峰電壓(反向恢複尖峰或直通尖峰);
  支持大匝比設計:PN8161內置690V高雪崩智能MOSFET,支持11以上匝比設計,進一步降低SR反壓。

  Q2:如何降低EMC設計難度?
  PN8161 內置頻率抖動模塊,調節Ipk改變導通時間T1和消磁時間T2,從而實現開關頻率fs抖動。
  負載越重,抖頻幅度越大,傳導易通過;負載減輕,由於T3增長,抖頻幅度隨之減小,避免音頻噪音。

  Q3:如何滿足CoC V5 Tier 2能效?
  自適應工作曲線:根據輸出電壓調整降頻曲線來.保證係統穩定,同時實現了不同輸出下高工作效率。
  智能MOSFET:M1電流采樣節省CS電阻損耗;M2功率開關1.6ohmRdson,降低通態損耗;M3高壓啟動移去2顆啟動電阻,滿足30mW待機。
  高集成度同步整流:11mohmRdson小通態損耗;自適應關斷閾值根據漏源端壓差來自主調節關斷閾值,以減小體午夜成人影院网站導通的時間。

  Q4:PD快充方案如何更安全可靠?


  Q5方案如何更精簡?
  1. 原邊芯片PN8161實現SOP8功率集成,節省啟動電阻、CS偵測網絡等外圍;
  2. 方案僅工作在QR/DCM模式,60V同步整流電壓裕量充足,PN8307H實現SOP8功率集成,簡化應用;
  3. SSR架構,協議芯片任意搭,百家爭鳴,易實現最簡通信模塊;

  18W PD快充電源應用方案亮點:
  節省10顆以上外圍:無啟動電阻、無CS偵測網絡,原副邊均實現SOP8功率集成;
  滿足CoC V5 Tier 2:專利高壓啟動,實現30mW待機功耗;工作曲線隨輸出電壓自適應,不同輸出電壓下平均效率裕量均大於4個點;
  EMC性能卓越:抖頻幅度隨負載自適應,改善傳導;DCM/QR工作模式,避免次級整流管反向恢複問題,改善輻射;
  3.3~12V寬輸出電壓範圍:PN8161/PN8307H供電範圍寬,無需額外LDO穩壓;
  協議芯片任意搭:SSR架構,方案易滿足PD3.0/QuickCharge 4+。

  隨著USB PD快充及高通QC4+快充的普及,整個USB PD快充生態已經具備一定規模,芯朋微推出的PN8161+PN8307H 18W PD快充電源應用方案支持12V1.5A;9V2A;5V3A輸出規格,擁有更高效的供電能力,傳輸速率最快,有效的解決了手機快速充電續航等問題,如果需要產品的詳細資料,可向午夜福利视频一区電子申請。。。。
