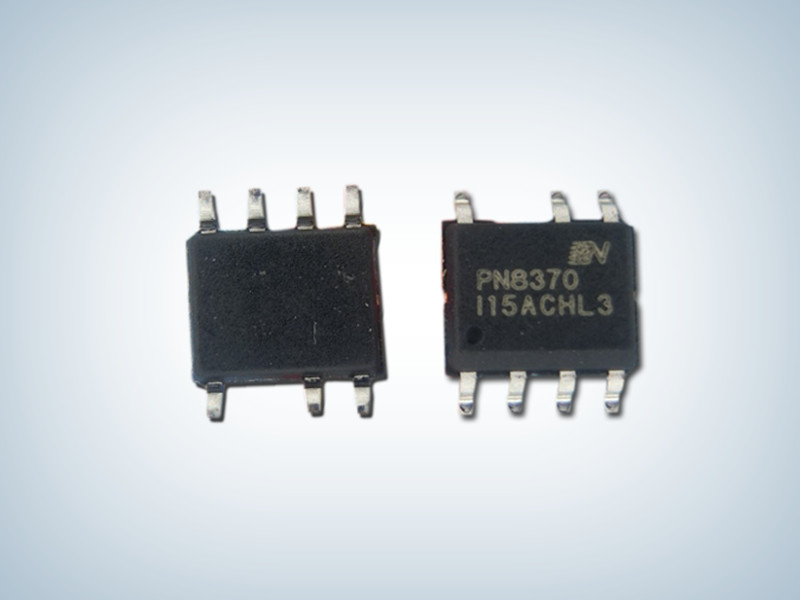

PN8370_5v2.4a充電器ic
所屬分類:Chipown/芯朋微
品牌:芯朋微
型號:PN8370M/H/F
封裝:SOP7
功率:12W
電流:1A、2A、2.4A、
型號:PN8370M/H/F
封裝:SOP7
功率:12W
電流:1A、2A、2.4A、
訂購熱線:0755-23087599
PN8370集成超低待機功耗準諧振原邊控製器及650V高雪崩能力智能功率MOSFET,用於高性能、外圍元器件精簡的充電器、適配器和內置電源。PN8370為原邊反饋工作模式,可省略光耦和TL431。內置高壓啟動電路,可實現芯片空載損耗(230VAC)小於30mW。在恒壓模式,采用準諧振與多模式技術提高效率並消除音頻噪聲,使得係統滿足6級能效標準,可調輸出線補償功能能使係統獲得較好的負載調整率;在恒流模式,輸出電流和功率可通過CS腳的RCS電阻進行調節。該芯片提供了極為全麵的智能保護功能,包含逐周期過流保護、過壓保護、開環保護、過溫保護、輸出短路保護和CS開/短路保護等。
PN8370芯片特點:
■ 內置650V高雪崩能力智能功率MOSFET
■ 內置高壓啟動電路,小於30mW空載損耗(230VAC)
■ 采用準諧振與多模式技術提高效率,滿足6級能效標準
■ 全電壓輸入範圍±5%的CC/CV精度
■ 原邊反饋可省光耦和TL431
■ 恒壓、恒流、輸出線補償外部可調
■ 無需額外補償電容
■ 無音頻噪聲
■ 智能保護功能
過溫保護 (OTP)
VDD欠壓&過壓保護 (UVLO&OVP)
逐周期過流保護 (OCP)
CS開/短路保護 (CS O/SP)
開環保護 (OLP)

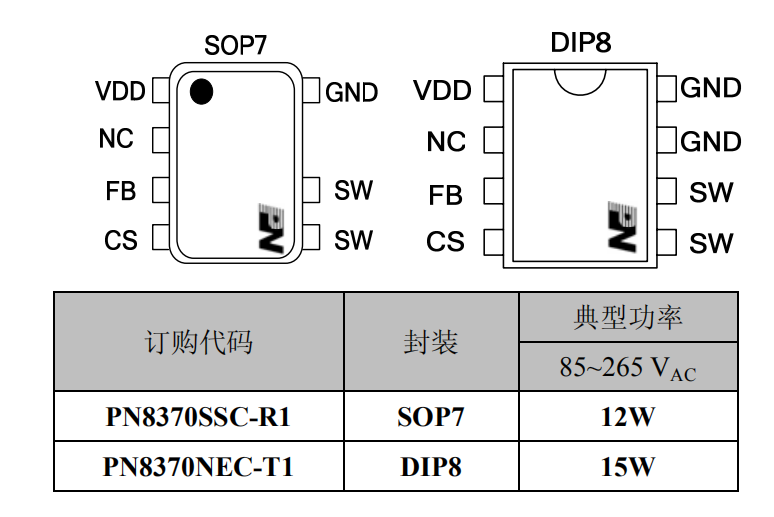

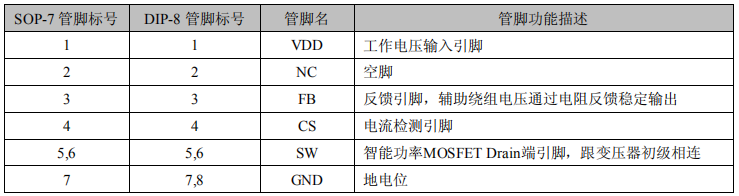

pn8370管腳定義:

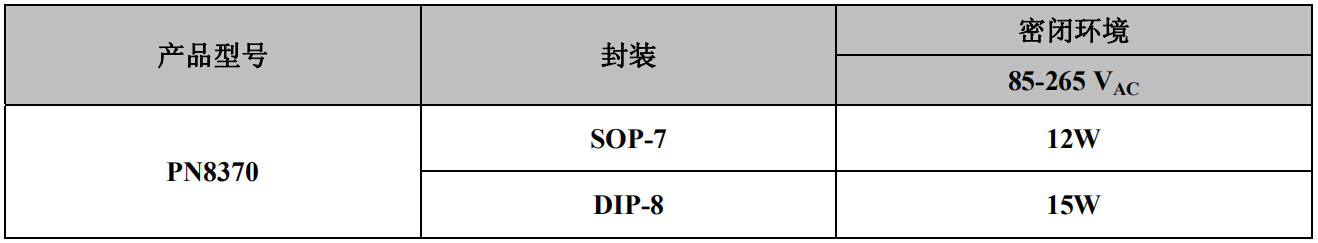

PN8370典型功率:


PN8370極限工作範圍:
VDD 腳耐壓……….….-0.3~27V
SW 腳耐壓………….…650V
FBCS 腳耐壓……..……-0.3~5.5V
結工作溫度範圍…………-40~150℃
存儲溫度範圍………………-55~150℃
封裝熱阻 (SOP-7)……………….. 80°C/W
封裝熱阻 (DIP-8)…………….. 40°C/W
管腳焊接溫度 (10秒)…………260℃
ESD 能力(HBM) ……………….4.0kV
最大漏極脈衝電流……………3.0A
pn8370芯片係列有PN8370SSC-R1M、PN8370SSC-R1H、PN8370SSC-R1P、PN8370NSC-T1M、PN8370NEC-T1M、PN8370NEC-T1H等多個型號,采用DIP-8、DIP-7、SOP-7封裝,滿足不同客戶需求,典型應用於5V2A、5V2.4A、12V1A充電器/適配器等電源方案,更多PN8370芯片參數、pn8370中文說明書及應用資料請向午夜福利视频一区申請。>>
應用領域
■ 開關電源適配器
■ 電池充電器
■ 機頂盒電源
pn8370芯片係列有PN8370SSC-R1M、PN8370SSC-R1H、PN8370SSC-R1P、PN8370NSC-T1M、PN8370NEC-T1M、PN8370NEC-T1H等多個型號,采用DIP-8、DIP-7、SOP-7封裝,滿足不同客戶需求,典型應用於5V2A、5V2.4A、12V1A充電器/適配器等電源方案,更多PN8370芯片參數、pn8370中文說明書及應用資料請向午夜福利视频一区申請。>>
