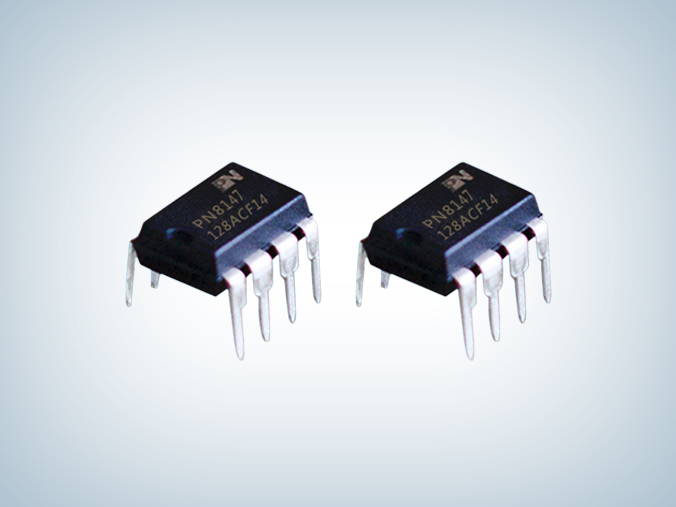

PN8147產品描述：
pn8147電源芯片內部集成了脈寬調製控製器和功率MOSFET，專用於高性能、外圍元器件精簡的交直流轉換開關電源。該芯片提供了極為全麵和性能優異的智能化保護功能，包括周期式過流保護（外部可調）、過載保護、過壓保護、CS短路保護、軟啟動功能。通過Hi-mode、Eco-mode、Burst-mode的三種脈衝功率調節模式混合技術和特殊器件低功耗結構技術實現了超低的待機功耗、全電壓範圍下的最佳效率。良好的EMI表現由頻率調製技術和Soft Driver技術充分保證。該芯片還內置智能高壓啟動模塊。PN8147為需要超低待機功耗的高性價比反激式開關電源係統提供了一個先進的實現平台，非常適合六級能效標準、Eur2.0、能源之星的應用。
PN8147產品特點：
內置650V高雪崩能力的功率MOSFET
Hi-mode（60kHz PWM）
Eco-mode（動態PFM）
Burst-mode （25kHz間歇工作模式）
改善EMI的頻率調製技術
空載待機功耗 < 50 mW @230VAC
軟啟動技術
內置高壓啟動電路
內置線電壓補償和斜坡補償
開放式輸出功率 >18W@230VAC
優異全麵的保護功能
過溫保護（OTP）
過載保護（OLP）
外部電阻可調式周期過流保護（OCP）
過壓保護（OVP）
CS短路保護
pn8147典型應用電路圖
pn8147典型應用電路圖
PN8147廣泛應用於：
開關電源適配器和電池充電器
白色家電、個人電腦、音響等輔助電源
LCD /PDP電視機輔助電源
基於 PN8147 的六級能效適配器電源應用方案特性概述：
·雙麵板設計，單麵元器件，麵積：34mm*60mm；
·輸入電壓：85~265Vac；
·輸出功率：12W(max)；
·待機功耗：<100mW
·擁有可恢複短路保護，過載保護，VDD 過壓保護，過溫保護；
·平均效率：≥82.96%；
更多基於 PN8147 設計輸出 12V/1.0A 的開關電源原理圖，電源輸入輸出規格，BOM 表和變壓器參數等資料可向午夜福利视频一区電子在線客服申請。。。
